矽光子調變器卡在物理天花板：RC 限制讓頻寬大概到 50–60 GHz 就上不去，而且為了調變要重淟雜、光損耗又高。Nokia Bell Labs（與 UC Davis）在 ECTC 2026 第一次把薄膜鈹酸鋰（TFLN）馬赫-曾德調變器，用微凸塊覆晶（flip-chip）和一顆商用 open-collector 驅動 IC 混合整合在一起，做出一個給 CPO 用的發射器。成績：Vπ·L 低到 2.3 V·cm、整體電光（EO）頻寬 >45 GHz（調變器本體 >50 GHz，是被 ~45 GHz 的驅動 IC 拉住）、驅動最高溫 ~68°C 無強制風冷。最關鍵的一手是把 TFLN PIC 當成「電的 interposer」——驅動和調變器靠得夠近（5 mm），寄生大幅下降、EO 響應更平。一句話：要突破矽調變器的頻寬牆，TFLN＋覆晶混合整合是一條被驗證的 CPO 路。

1. 論文背景：矽調變器的頻寬牆

這篇來自 Nokia Bell Labs（紐澤西 Murray Hill）與 UC Davis，發表於 2026 IEEE 第 76 屆 ECTC。AI 把資料中心互連的頻寬與能效推到極限，CPO 把光 I/O 拉到 XPU 旁邊以省電互連，但發射器端有個材料瓶頸：矽光子調變器。

矽調變器靠的是弱電光效應，要達到調變得重淟雜，導致功耗高、矽波導光損耗高，而且頻寬受 RC 限制大概就在 50–60 GHz 觸頂。要再往上，需要換材料。薄膜鈹酸鋰（TFLN，thin-film lithium niobate-on-isolator）因為電光特性極佳、光損耗低，是公認能突破頻寬牆的材料。

CPO 的勝負在封裝端整合，脈絡見 CPO 的勝負不在光，而在封裝——John Lau 講透 PIC/EIC 異質整合；CPO 整體演進見 CPO 三階段演化：從 scale-out 到 scale-up。這篇貢獻的是「TFLN 調變器怎麼跟驅動 IC 整合進 CPO」的第一個實證。

組裝後的 TFLN 發射器顯微影像——TFLN PIC 上覆晶整合驅動 EIC。Nokia Bell Labs, ECTC 2026 - Fig. 2

2. 核心問題：把整篇論文濃縮成一句話

這篇論文要證明的是：能不能用微凸塊覆晶，把 TFLN 馬赫-曾德調變器和一顆商用驅動 IC 混合整合成一個 CPO 發射器，同時做到高頻寬、低 Vπ、且熱可控。

答案是肯定的——而且關鍵在「把 TFLN PIC 當電的 interposer，讓驅動與調變器靠到 5 mm 內」。

3. 關鍵圖表逐一解析

3.1 這張圖展示了「TFLN 調變器本體的低 Vπ 與高頻寬」

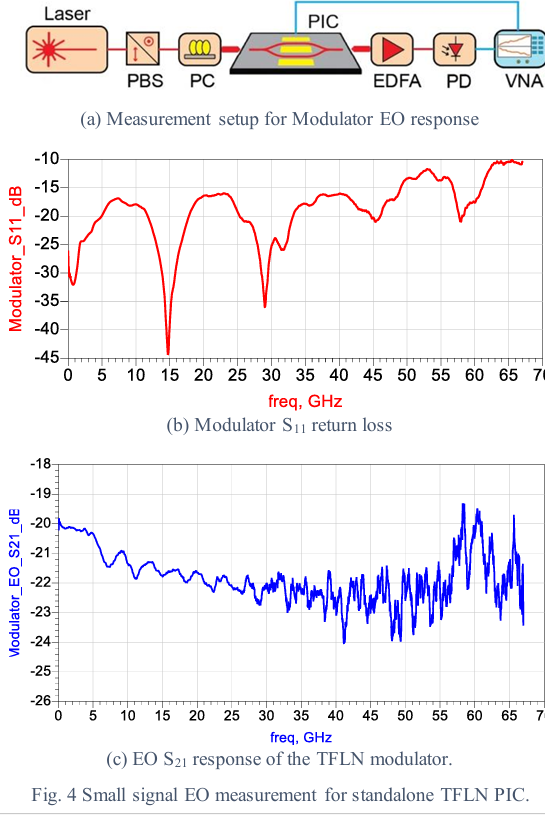

這組圖（Fig. 3、Fig. 4）是調變器特性。TFLN 用 x-cut 晶圓、脊寬 1.6 µm 維持單模，做行波馬赫-曾德調變器，片上還做了 NiCr 熱光調相與行波電極的終端電阻。實測 Vπ·L = 2.3 V·cm（越低越省電）、EO 3 dB 頻寬 >50 GHz、消光比 ~12 dB（受 MMI 分光器製程精度限制）。這個 Vπ 與頻寬就是 TFLN 相對矽調變器的本質優勢。

3.2 這張圖展示了「整合後寄生下降、EO 響應更平」

這組圖（Fig. 5、Fig. 6）是整合效益。驅動 IC 本體頻寬 ~45 GHz、輸入回損 <-10 dB 到 45 GHz。關鍵在整合：覆晶後驅動輸出到終端電阻只有 5 mm、阻抗匹配好，整機 EO 響應的起伏從分開量測的 5 dB 收斂到 2 dB 以內、ringing 明顯變少。論文點明：整機 EO 響應最終是被驅動 IC 的頻寬（~45 GHz）限制，不是被 TFLN 調變器。

把 TFLN PIC 當「電的 interposer」、讓驅動貼著調變器，是這篇能壓低寄生的核心設計。

3.3 這張圖展示了「熱：驅動 68°C、熱靠微凸塊往 PIC 散」

這組圖（Fig. 8、Fig. 9）是熱分析（模擬 + 紅外量測，吻合在 3°C 內）。驅動 hot-spot 是主熱源，最高溫 ~68°C（無強制風冷）；熱主要靠高導熱的銅微凸塊往 PIC 散。要注意：TFLN PIC 有 4.7 µm 埋氧加幾層 SiO2 passivation（共 6–7 µm 氧化層），這對光學/RF 有利，卻降低從背面抽熱的效率——是這套架構要面對的散熱取捨。

4. 技術亮點

第一個亮點是第一個 TFLN 調變器 × 商用驅動 IC 的覆晶混合整合：Vπ·L 2.3 V·cm、EO BW >45 GHz、消光比 ~12 dB，TFLN PIC 全程自家設計製造。這把 TFLN 從「材料很好但難整合」推進到「能跟驅動一起封進 CPO 發射器」。

第二個亮點是把 TFLN PIC 當電的 interposer：靠微凸塊覆晶讓驅動與調變器 5 mm 內緊耦合，寄生大降、EO 響應從 5 dB 起伏收到 2 dB——證明緊整合本身就是性能。下一步他們要做 PIC 內 TSV 來取代 RF 探針、走更完整的訊號輸入方案。

5. 產業連結：離量產有多遠？誰受益？

距離：這是「首次整合驗證」階段——發射器整機 EO/熱都驗了，但兩個明顯缺口要補：耦合損耗 ~8 dB/facet（直接用透鏡光纖、沒有 SSC 點尺寸轉換器，太高），以及訊號輸入還用 RF 探針、要改成 PIC 內 TSV。這些補上前，離可出貨還有距離。

受益者：最直接是押 TFLN 的 PIC 與材料生態系，以及把 TFLN 當下世代高速調變平台的 CPO 發射器設計。要冷靜的是：TFLN 贏在頻寬與 Vπ，但耦合損耗、散熱（厚氧化層擋背面抽熱）、與 driver 的協同設計都是工程坎；而且這代整機是被驅動 IC ~45 GHz 卡住，TFLN 的 >50 GHz 還沒完全發揮。它的價值在「點出矽調變器牆之後的那條路」，不是這代就贏。

6. 總結

這篇論文該被記住的一句話是：要越過矽調變器 50–60 GHz 的頻寬牆，Nokia Bell Labs 用 TFLN 調變器＋商用驅動 IC 覆晶混合整合給了第一個 CPO 發射器實證——Vπ·L 2.3 V·cm、EO >45 GHz、TFLN PIC 當電 interposer 把寄生壓下去。對追蹤 CPO 發射器的人，觀察點是：TFLN 路線比的是「頻寬/Vπ 優勢 × 耦合損耗 × 散熱 × 與 driver 協同」，這代證明了整合可行，耦合與散熱是下一關。

參考資料

Zhixing Lin（UC Davis）, Tam Huynh, Ayed Sayem, K.W. Kim 等（Nokia Bell Labs）, "Thin-Film Lithium Niobate Hybrid Integration for Co-packaged Optics," 2026 IEEE 76th ECTC. Nokia Bell Labs, Murray Hill, NJ.
